1 系統概述

1.1需求背景

長久以來，病人看病“三長一短”問題一直困擾著各大醫院，也是影響患者就診滿意率的主要問題，隨著技術的成熟和設備價格的降低，自助報告單打印系統在醫院的使用已經成為可能，并將成為醫院必不可少的應用設備之一。使用自助報告打印一體機能有效解決報告單丟失、病人隱私外泄等問題， 同時在工作時間之外，病人也能取得報告單，病人只需要通過簡單的刷診療卡或掃描條碼方式，就可以方便快捷地查詢和打印檢驗報告單，提升了醫院的人性化服務水平。

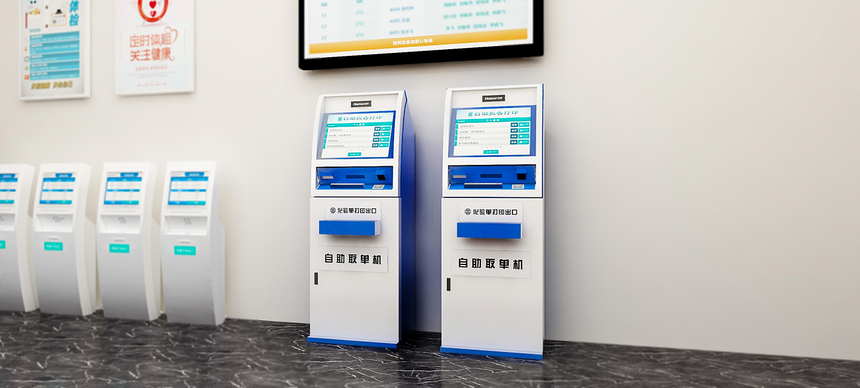

1.2建成后效果圖

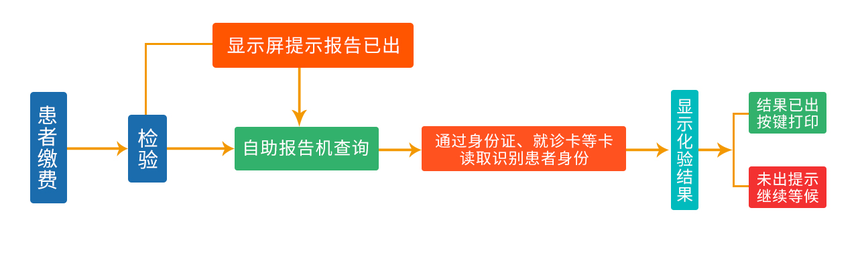

2 系統工作流程圖

3 系統介紹

自助報告單打印系統是臨床檢驗系統（LIS）的功能延續，它改變了我們傳統的取單方式，解決了患者在檢驗窗口和服務臺排隊等候化驗單的問題。這個系統方便了患者，也保護了患者隱私，同時提高了醫療工作的效率，對病人分流和減輕門診壓力起到了積極的作用。自助報告單打印一體機作為醫療自助服務設備，符合當前市場流行式，采用新而且成熟的系統、軟、硬件設備。我公司自助報告單打印系統支持無紙?zhí)崾荆瑹o需醫院派專門人員在現場把守，如果機器中紙張很少，系統會自動提示，而且停止打印。

識別患者身份：設備通過與醫院HIS系統的連接，以卡的讀取為識別手段，識別患者身份。身份識別后，調取該患者在本院的化驗信息，如化驗單已經生成，則提示打印，如化驗單未生成，則提示請稍候。

4 系統實現

本系統的實現包括三個部分，硬件，軟件和系統接口部分。

4.1 硬件部分

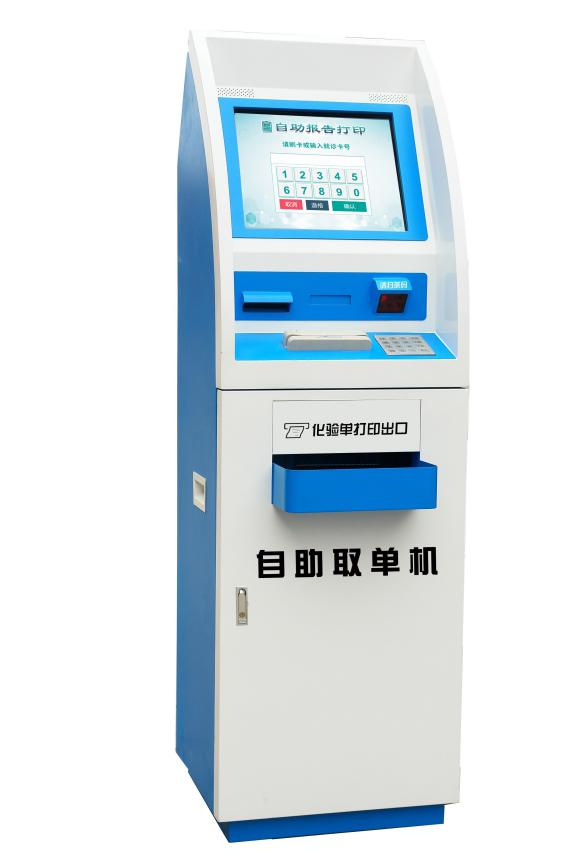

硬件的設計主要借助目前已經很成熟的觸控一體機的技術，觸控一體機包括觸摸屏，顯示器，讀卡器，黑白激光打印機等設備。
1、控制主板：J1900，主頻1.8GHz，2G DDR3內存，64G固態硬盤。
2、液晶屏：19寸友達液晶屏。
3、觸摸屏：紅外觸摸屏，抗刮擦，可承受超過50 000 000次以上的單點觸摸。
4、打印機：采用黑白激光打印機，內置于取單機里面，黑白打印速度：大約33ppm 。
分辨率：1200x1200dpi，打印幅面：A4 ，處理器：600MHz ，內存：標配：64MB，大可：320MB ，打印性能 預熱時間：0秒預熱 ，首頁打印時間：小于8秒（就緒后） ，打印語言：PCL5c，PCL6，PostScipt3 ，月打印負荷：大致50000頁 ，接口類型：USB2.0。
5、讀卡器：針對就診卡采用接觸式磁卡讀卡器，自動識別ISO、IBM格式，適應75BPI/210BPI密度，可讀普通磁卡和高抗磁卡等，磁頭壽命：大于50萬次，劃卡速度：10cm/s-160cm/s，RS232/鍵盤口仿真可選。

4.2 軟件部分

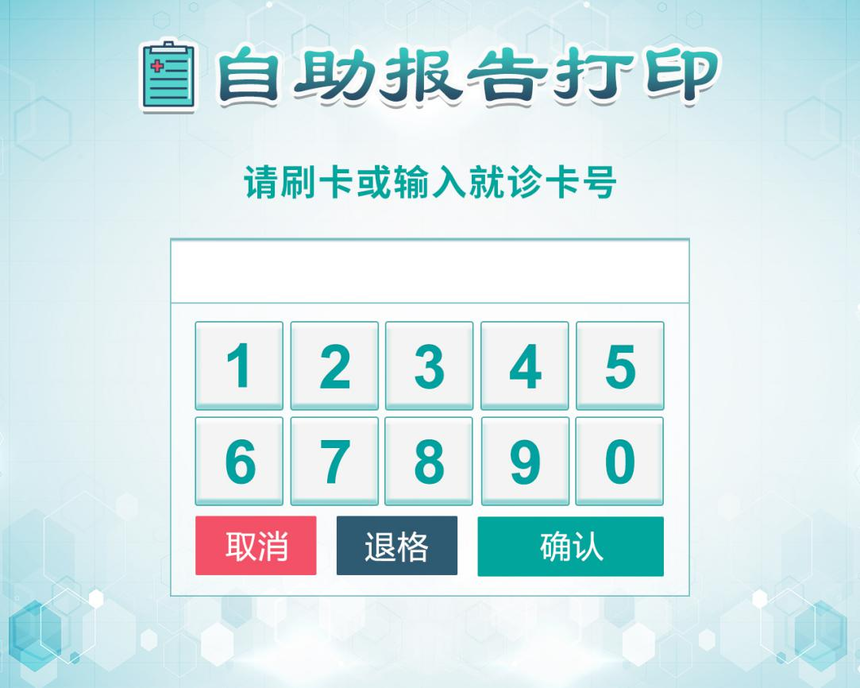

1、主界面

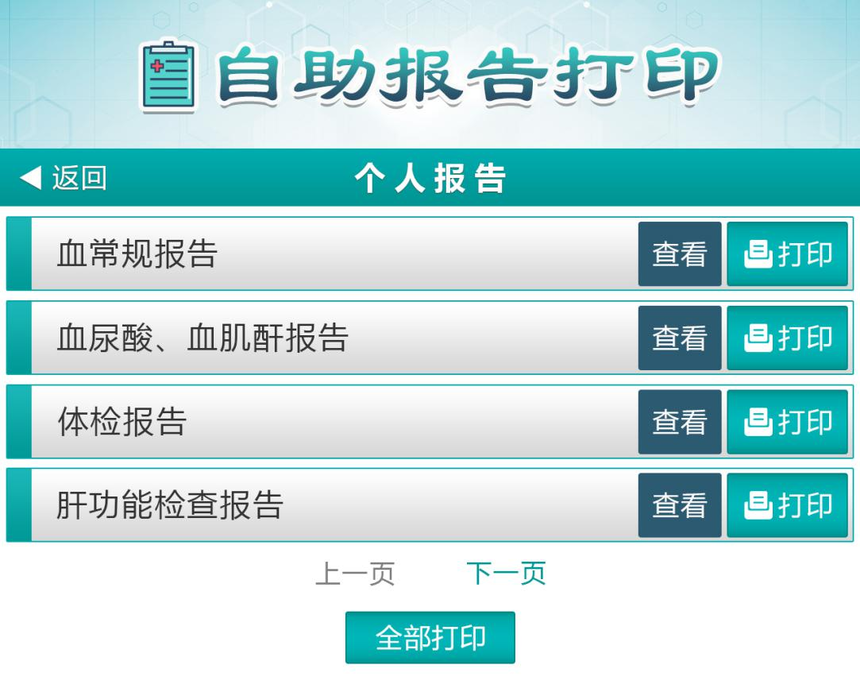

2、化驗結果己出

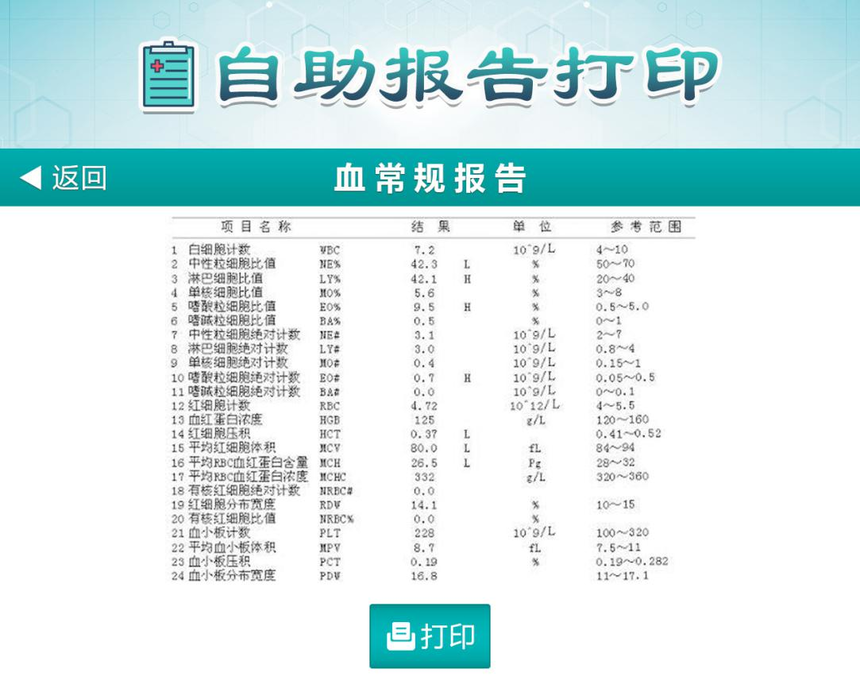

3、化驗單結果查詢

4.3 系統接口部分

本系統軟件需要和醫院LIS系統采用視圖、WebService、Json等方式進行數據對接，獲取患者報告等信息，患者通過刷診療卡或掃描條碼來進行身份識別，并將結果返回取單機，完成查詢和打印。

5 顯示系統

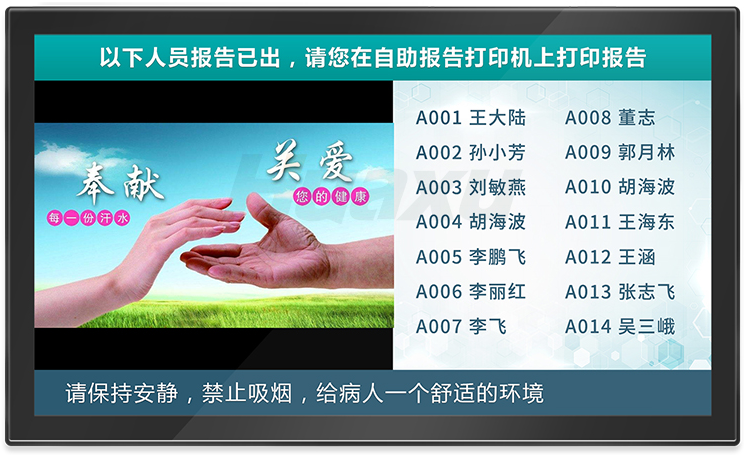

通過液晶一體機和多媒體顯示軟件實現顯示系統，液晶一體機上能實時顯示已出報告人員姓名，當該人員報告已經打印成功后將在液晶一體機上消除顯示信息。
